LabVIEW: 聲音擷取+頻譜分析

   這個練習非常簡單: 從麥克風讀取一秒鐘的資料，然後輸出至圖表，並作頻譜分析。

人機介面&執行結果

Block digram

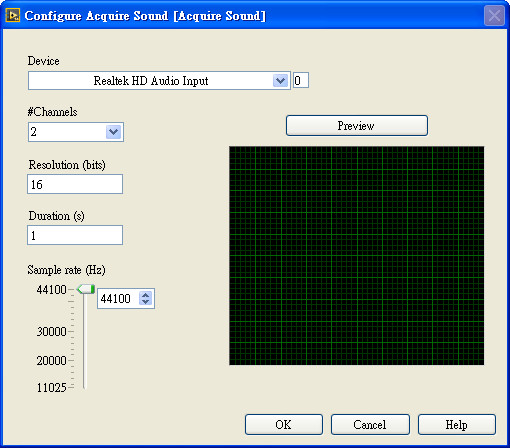

Acquire Sound的設定

Spectral Measurements的設定

Arduino + Labview: LM35溫度感測器，即時溫度監控

    利用Arduino開發板上的類比輸入，讀取溫度感測IC上的值，轉成實際溫度然後透過Serial port傳輸至電腦，而電腦這端則是利用LabView來接收，並做適當轉換後以圖表作為監控介面。

實驗結果:

     Arduino這邊的程式很簡單，先初始化serial port，然後再經由A0讀入LM35的感測值，要注意這個感測值是10位元(bits)，根據LM35的datasheet得之，正確溫度的計算方式是每10mV(0.01V)增加一度C，也就是說0V代表0度C，0.1 V(10*0.01V)代表10度C，以此類推。因為每次讀回10bit的資料 n，我們要將n換成電壓值: (5V/1024)*n ，又每10mv 增加一度，所以實際溫度=(5V/1024)*n/10mV = (500/1024)*n

     算出實際溫度之後，利用Serial.print()函數將資料輸出至Serial port傳輸至電腦(我的系統是COM6)，此時的資料是字串型式(每筆資料都是整數兩位數，小數兩位數，加上小數點共五個字元， EX:  28.93)。

void setup()

{

  Serial.begin(9600);

}

void loop()

{

  float x;

  int n;

  n = analogRead(0);

  x = 500.0 * n /1024.0;

  Serial.print(x, 2);

  delay(500);

}

再來是電腦這邊的Labview程式，

Labview的Block diagram

Labview的人機介面

LabVIEW: 用手機透過網路，監控電腦的 Labview 程式

          如何用手機透過網路來監控遠端的Labview程式呢? 首先你必須先在電腦上寫一個Labview程式，然後宣告一個 shared variable並公開出來，然後在手機裝上data dashboard的app，再用這個app的indicator連上電腦的shared variable就可以了，概念其實很簡單，以下就是詳細步驟:

開一個專案，並且在專案中New一個 Variable

我New一個Variable，並命名為v1

記得要先存檔

存完檔之後再用滑鼠拖曳至你的程式中

我想把這個shared variable(v1)當成輸出，所以記得在v1上按滑鼠右鍵，再選擇Access Mode中的Write屬性

最後將程式執行起來，這個程式很簡單，就是用亂數產生數值再乘以10之後，再送往v1

手機端需要一個app，請先用google play搜尋 "data dashboard for labview"，沒錯，就是最上面那一個，安裝她吧!

安裝完之後，執行這個app，會進入這個畫面，按中間那個"+Add"

再點選"Connect to shared variable..."

輸入Labview程式所在的電腦 ip address之後，按"Connect..."

Connect完成，手機螢幕會秀出可以連結的share variables，點選v1

系統顯示出V1為數值變數

接下來選擇indicator，我選右上角那個指針式的顯示器

數值範圍設定為0.0~10.0

顯示器出現後，點選右上角的"Run"，進行動態連結~~~

執行結果!!!! ~~~~~~~是不是很酷呢?

LabVIEW: 神兵利器 Formula Node

        在LabView中，有一個Structure叫做Formula Node，這個結構可以讓你用C 語言定義變數和寫一段程式，相當於C的副程式，非常好用，對於熟悉C語言的人來說，簡直就是一項神兵利器，應該善加利用~~~~

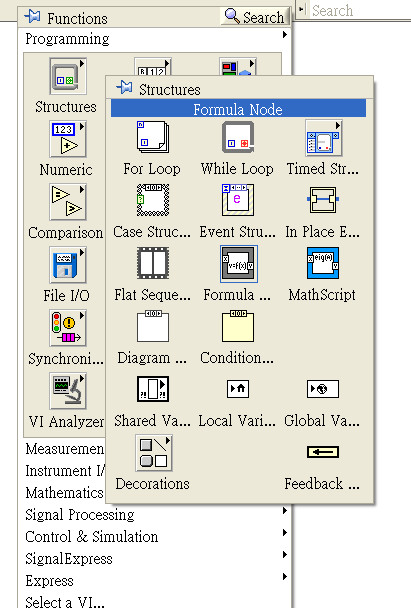

Formula Node隱身在Structure項目中

Formula Node可以定義多個輸入和輸出，中間放置用C 語言寫的程式碼，非常直覺，也非常方便。

數學計算: "連加"(1加到10)和"階層(5!)"，一下子就搞定了，是不是很容易呢?

LabVIEW: 透過網路遙控程式

        這個練習主要是透過網路連線來控制遠端的labview的程式，labview可以利用client-server的架構，啟動webserver的服務，接受來自遠端的請求，利用這樣的服務，我們就可以透過網頁來控制遠方的系統了，很方便。

程式執行結果

一個簡單程式

人機介面

選擇 Tools->Web Publishing Tool

選擇你的程式並勾選 "Request control when connection is established"

這一頁，可以不修改

記住URL名稱，等一下開網頁連進來

設定完畢

開啟一個網頁，把剛剛的網址敲入，連線成功，並且可以即時控制這個labview程式。
